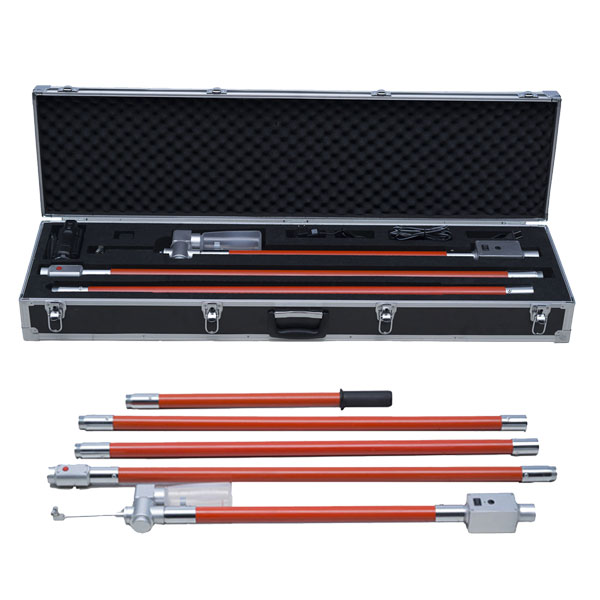

      ZC-109复合绝缘子憎水性带电检测仪是基于IEC推荐的由瑞典输配电研究所（STRI）提出的憎水性检测技术喷水分级法，由电动喷水装置、微型数码摄像机和憎水性分析软件等组成。电动喷水装置通过红外遥控控制按照电力行业标准（DL/T 864-2004）中对喷水分级法的规定对绝缘子伞裙进行精确定量喷洒水雾；使用数码摄像机获取伞裙表面高清憎水性图片，并由憎水性分析软件进行分析；软件基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值等信息，计算水珠或水迹的形状因子和面积百分比，对复合绝缘子的憎水性状态进行客观判断，最终按照DL/T810-2012中对憎水性的等级特征描述确定绝缘子憎水性级别。
      主要应用领域：电业局、复合绝缘子的成套厂、线路维护、电力行业维护高压线的相关部门及单位、电厂、学校、科研机构等相关单位。

主要功能
      >带电检测各种复合绝缘子的憎水性
      >检测硅橡胶及RTV喷涂材料的憎水性
      >自动准确分析憎水性等级
      >记录每次检测的各种数据及图形
      >可查询每次及每串绝缘子的检测记录
      >自动判断憎水性发展趋势
      >分析判断耐污闪，耐湿闪性能
      >为检修和选型提供科学依据

产品特点

      >红外遥控控制电动喷水部分自动喷水保证了操作人员的安全
      >电动喷水部分自动进行快速精确雾化喷水
      >通过高清摄像获得高清憎水性图片
      >分析系统由憎水性图片获得信息进行计算
      >根据计算结果按照DL/T810-2012中对憎水性的等级特征描述（如表1）确定憎水性级别
      >整机设计简洁大方，且便于拆卸携

HC值	表面水滴的状态
1	仅形成分离的水珠，大部分水珠θr≥80°
2	仅形成分离的水珠，大部分水珠50°<θr<80°
3	仅形成分离的水珠，水珠一般不再是圆的，大部分水珠20°<θr≤50°
4	同时存在分离的水珠和水膜（θr＝0°），总的水膜覆盖面积<被测面积的90％，最大的水膜面积<2cm2
5	总的水膜覆盖面积<被测面积的90％，最大的水膜面积>2cm2
6	总的水膜覆盖面积>被测面积的90％，有少量的干燥区域（点或狭窄带）
7	全部试验面积上覆盖了连续的水膜

技术参数

红外遥控部分		电动喷水部分		微型数码摄像机
工作频段	433M（ISM频段）	流量	0.6L/min@3bar	光学变焦	12倍
工作频段	433M（ISM频段）	喷流角度	30°@3bar	数字变焦	160倍
遥控距离	大于100M	喷射角度	50℃-70℃	实际焦距	f=2.9-34.8mm
校验方式	CRC校验	单次喷水量	0.7mL～1mL	等效35mm焦距	26.8-321.6mm（16:9） 32.8-393.6mm（4:3）
供电电源	3.3V纽扣电池	单次测量喷水次数	25次（脉冲式）	录制格式	图片：JPEG 视频：AVCHD，MPEG-2，MP4
抗干扰能力	500Lux光线强度	总喷水量	25mL	传输接口	USB2.0 miniHDMI
接收角度	70°-100°	电动喷水部分供电电源	12V 3000mAH 锂电池	最大像素	2450万
