ZCZL-C直流接地故障测试仪

ZCZL-C直流接地故障测试仪

产品别称

直流系统接地故障测试仪、直流接地故障测试仪、直流接地故障检测仪、直流接地故障检测装置、直流接地故障查找仪

参考标准

DLT475-2006、DLT5044-2004、GBT17949.1-2000

产品优势

● 使用简单,本直流接地故障测试仪只需打开电源开关就可直接使用,无需别的按键操作; ● 安全可靠,本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响; ● 适用范围广,任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用;

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

400-871-8761

产品介绍

      ZCZL-C便携式直流接地检测仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统,配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了优秀的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

      ZCZL-C便携式直流接地检测仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,检测精准。

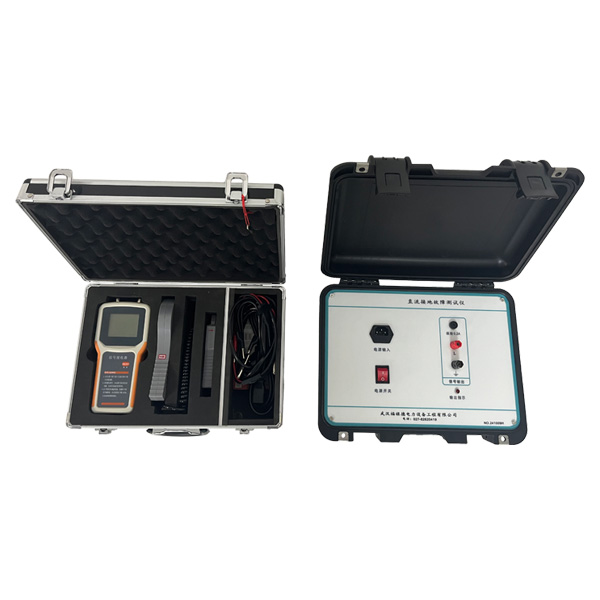

  ZCZL-C用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法,其主要特点和优点:检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。本装置由信号发生器、信号接收器和信号采集器(卡钳)三部分组成。在查找直流系统故障时,三者须同时配合使用。








产品特点

1、使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。

2、安全可靠。本仪器无需停浮充电机及其它一切电源,对直流系统没有任何影响。

3、适用电压等级多。直流系统220V、110V、48V、24V都可以使用。

4、适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。

5、携带方便,信号接收器自带电池,无需外接电源,可以随身携带到任何地方查找接地点。

6、直流系统不断电查找接地点,不影响系统正常工作。

7、抗干扰能力强,克服了系统分布电容的影响。

8、智能化充电管理,减少充电时间,延长电池寿命。


技术参数

1、信号发生器

 输出信号频率:2.5Hz

 信号空载输出电压:±20V±5%

 信号电压幅值误差:<5%

 信号短路输出电流:≤80mA

 输出口抗冲击能力:400V直流冲击

 电源电压:AC220V±10%

 电压频率:50Hz±5%

 输入保险:200mA

 最大功率:3W

 体积:300mm×270mm×200mm

2、信号接收器

 信号电流检测灵敏度:0.5mA

 信号发生器阻抗:40KW

 最大输出电流:2.5毫安

 接收器显示:数字0-19

 体积:210mm×100mm×32mm

 A钳口尺寸:Φ50mm

 B钳口尺寸:Φ7mm×9mm

3、整机

 检测最大接地电阻:300KΩ

 检测最大电容:20μF

 接地电阻测量精度:0-4.5KΩ 误差≤0.5KΩ

 接地电容检测范围:3-60uF

 接地电容测量精度:3-10uF  误差≤1uF


附件配件

①信号发生器   ②信号接收器   ③A钳(大钳)

④B钳(小钳)  ⑤信号输出线   ⑥电源线
