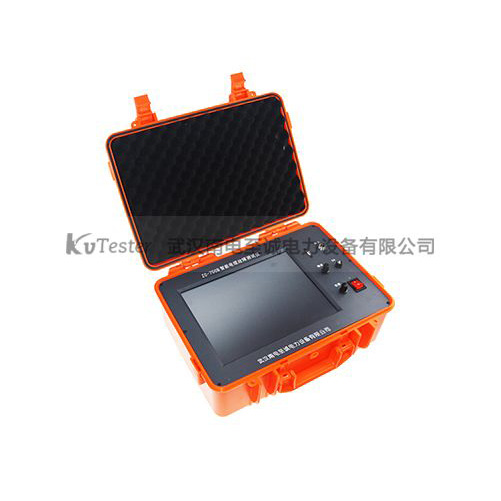

ZC-A11电缆故障测试仪

ZC-A11电缆故障测试仪

产品别称

电缆故障检测仪

参考标准

DL/T849.1-2019~DL/T849.3-2019

产品优势

可测35KV及以下等级所有电缆的高、低阻故障,适应面广。 具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

027-82620419

产品介绍

ZC-A11电缆故障测试仪作为电力电缆测试领域中的领跑者,在产品开发研制中不断以电力电缆运维现场需求为目标,是集成了电缆故障测试整套功能的高性能产品。

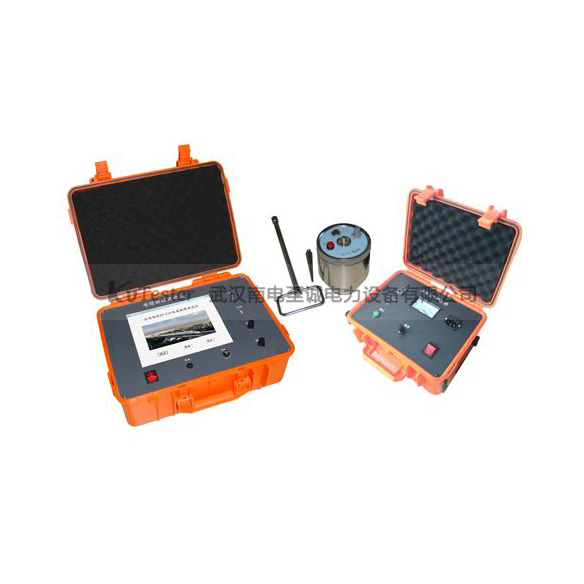

整套设备符合中华人民共和国电力行业标准《DL/T849.1-2019~DL/T849.3-2019》电力设备专用测试仪器通用技术条件,该设备由预定位测试主机、高压发生装置、定点仪和路径仪四部分组成,用于电力电缆各类故障的测试,以及电缆路径、埋设深度的测试;功能覆盖电力电缆、铁路机场控制电缆和路灯信号电缆的测试。

产品特点

检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

超大触摸液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。

具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏,无测试盲区。

内置电源,可在无电源环境测试电缆的开路及低阻短路故障。

技术参数

预定位测试主机参数:

测试方法

低压脉冲、高压闪络、速度测量

冲击高压

低于35KV电力电缆

数据采样速率

80MHz40 MHz20MHz10 MH

测试距离

30Km

读数分辨率

1m

系统测试精

小于50cm

测试电缆脉宽设有

0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒

具有测试波形储存功能

能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形

能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比,可自动判断故障距离

10.4寸全真彩触摸屏

内置电源

充满电后仪器可连续工作3小时以上,亦可外接交流电源工作

路径仪:

发射机

输出频率

低频(916Hz)、高频(32KHZ

输出功率

30

电源类型

交流220V

接收机

接收频率

低频(916Hz)、高频(32KHZ

探测路由误差

埋深的5%

探测埋深误差

埋深的5%

探测路由及故障定点的距离

05k

测定光(电)缆埋深

<3m

声磁同步定点仪:

测试方法

电磁强度法、音听法、声磁同步法

距离测量

00.0-22m 3

同步测量

磁场/声波

滤波器(四段)

100Hz-1.5kHz(声波)   270Hz-1.5kHz(滤波)    100Hz-1.0kHz(滤波)   270Hz-1.0kHz(滤波)

场强测量

条形码显示、数字显示

放大范围

声通道>95dB         磁通道>50dB

测试精度

0.1

显示方式

大屏幕液晶显示(带背光)

操作温度

-20+50

供电电源

7.4V*3AH锂电池,12小时

高压发生装置:

有电压调节及自动稳压功能。

具有开路、短路自动保护功能。

输出电压值为电压表显示,可保证控制开关断电后仍能正确显示高压侧电压。

高压零位启动,保证输出高压从0开始起调至40KV

功能完善可靠,箱体采用绝缘材料,操作绝对安全。

可连续工作。

最高输出电压

40KV

最大工作电流

20mA

显示电压值误差

±1%

工作电压

220V±10%  50Hz

工作温度

-10℃- 50

工作湿度(相对)

80%

海拔高度

3000米以

最大功耗

1KVA
