ZCDW-5A大型地网接地电阻测试仪

ZCDW-5A大型地网接地电阻测试仪

产品别称

大型地网接地电阻测试仪、地网接地电阻测试仪、大地网接地电阻测试仪、 地网仪

参考标准

DL/T475-2006、GBT17949.1-2000

产品优势

● 功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压。 ● 大地网接地电阻测试仪操作简单,全中文菜单式操作,直接显示出测量结果。 ● 布线劳动量小,无需大电流线。

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

400-871-8761

产品介绍

      适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。











产品特点

      >采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
      >异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
      >测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。
      >抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得大地网接地电阻测试仪具有很高的抗干扰性能,测试数据稳定可靠。
      >精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网。
      >功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压。
      >大地网接地电阻测试仪操作简单,全中文菜单式操作,直接显示出测量结果。
      >布线劳动量小,无需大电流线。

技术参数

      >测量范围:0~200Ω
      >分 辨 率:0.001Ω
      >测量误差:±(读数×2%+0.005Ω)
      >最大输出电压:AC 420V (45Hz、55Hz,双频,正弦波)
      >最大输出电流:AC 5A (45Hz、55Hz,双频,正弦波)
      >电流输出档位:5/4.5/4/3.5/3/2.5/2/1.5/1A,每0.5A一档,共9档。
      >抗干扰能力:抗工频50Hz电压10V
      >测量线要求:电流线铜芯截面积≥1.5mm2
                                 电压线铜芯截面积≥1.0mm2
      >供电电源:AC 220V±10%,50Hz
      >外形尺寸:440×350×210

附件配件

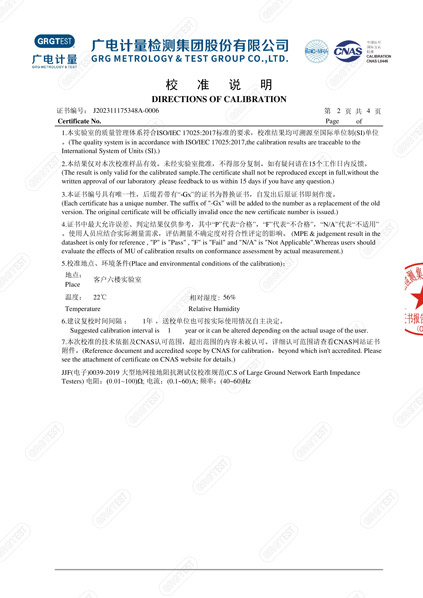

检定证书
