互感器测试仪如何检测电压互感器?

来源:互感器测试仪厂家    作者:南电至诚    时间:2019-03-26 11:13:24    阅读量:
[前言]:新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,互感器测试仪是电力

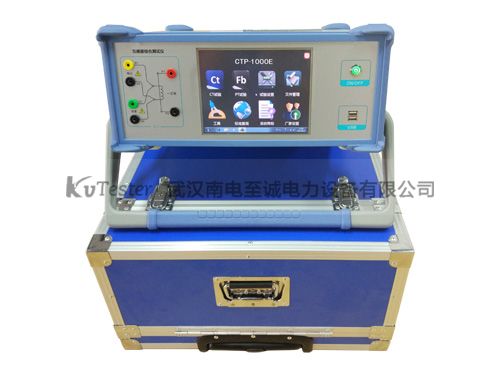

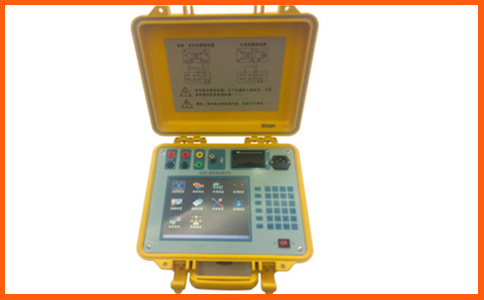

互感器测试仪如何检测电压互感器(图1)
(一)、互感器测试仪
互感器测试仪是在武汉南电至诚开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,互感器测试仪是电力行业用于互感器的专业测试仪器。

(二)、电压互感器试验
在参数界面,用旋转鼠标切换光标到互感器类型栏,选择互感器类型为电压互感器。

1.电压互感器试验试验接线步骤

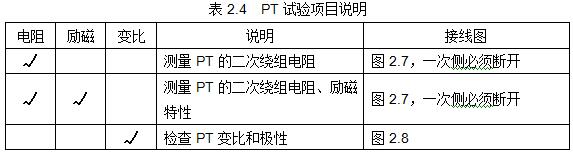

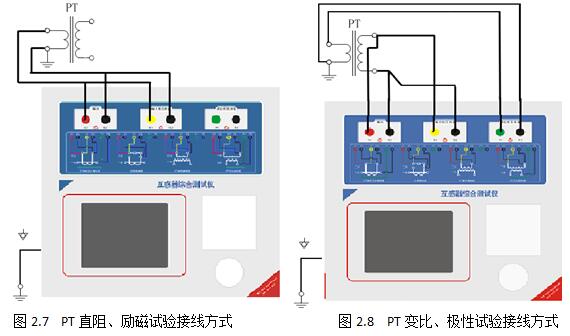

第一步:根据表2.4描述的PT试验项目说明,依照图2.7或图2.8进行接线。 pt试验项目

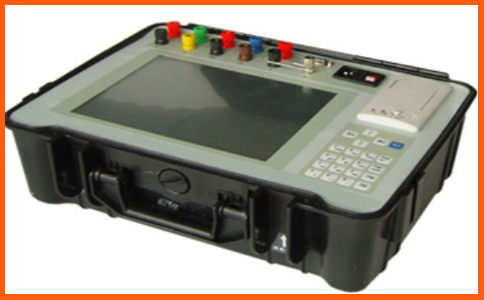

互感器测试仪如何检测电压互感器(图2)
互感器测试仪如何检测电压互感器(图3)
第二步:同一PT其他绕组开路。
第三步:接通电源,准备参数设置。
2、电压互感器试验参数设置
互感器测试仪如何检测电压互感器(图4)
PT参数设置界面

用旋转鼠标 切换光标到要设置的参数位置。
(1)线路号、相别、PT编号、绕组号可输入字母和数字。
(2)额定二次电压 :电压互感器二次侧的额定电压。
(3)级别:被测绕组的级别,有P、计量等2个选项。
(4)当前温度:测试时绕组温度,一般可输入当时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电压:试验时设备输出的最大工频等效电压。
(7)最大测试电流:试验时设备输出的最大交流电流。
第四步: 选择右边的开始按钮进行试验。

以上就是南电设备小编为大家介绍的互感器测试仪如何检测电压互感器?全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
