直流高压发生器特点有哪些
来源：直流高压发生器厂家 作者：南电至诚 时间：2019-04-03 09:51:40 阅读量：[前言]：机箱采用铝合金机箱，中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件，电压大反馈，输出电压稳定度高，纹波系数3%
特点：
>机箱采用铝合金机箱；
>中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件；
>电压大反馈，输出电压稳定度高，纹波系数≤3%；
>全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）；
>升压电位器零起升压；
>.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）；
>过压保护采用拔码设定，一目了然，误差±2%；
>倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强；
>产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数：
| 规格/技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/5 | 300/2 | 300/5 |
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 300 | 300 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 5 | 2 | 5 |
| 额定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 | 400 | 1000 | 600 | 1500 |
| 机箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 |
| 倍压重量(kg) | 4 | 4 | 5 | 6 | 8 | 7.9 | 7.9 | 8.3 | 11 | 11.5 |
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 | 970 | 970 | 1250 | 1250 |
| 电压测量精度 | 数显表±(1.5%读数±2个字) | |||||||||
| 电流测量精度 | 数显表±(1.5%读数±2个字) | |||||||||
| 波纹系数 | ≤3% | |||||||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||||||
| 过载能力 | 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 | |||||||||
| 电 源 | 单相交流50Hz；220V±10% | |||||||||
| 工作方式 | 间断使用 | |||||||||
| 一次连续时间最长为10分钟 | ||||||||||
| 工作环境 | 温度：0～40℃ | |||||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||||||
| 海拔高度：1500米以下 | ||||||||||

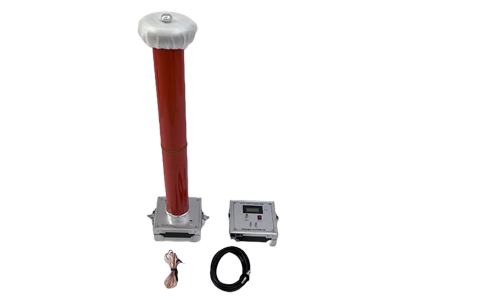

| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||||||
| 空气绝缘、无泄漏之虑 | ||||||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤2.0%），最适合氧化锌避雷器试验 | |||||||||
| 过压保护采用拨置，一目了然 | ||||||||||
|

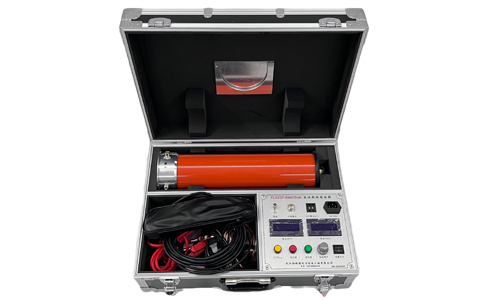

机箱倍压放置一个铝合金箱,整机一手可提 | ||||||||||
