什么是绝缘电阻测试仪?高压绝缘电阻测试仪的使用方法及注意事项

来源:网络    作者:小编    时间:2022-07-28 10:05:28    阅读量:
[前言]: 绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能

  绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级(如15KV机型可以产生12KV等级,使用范围更广泛)。

  绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大,输出电压等级多(有6个电压等级)。直流电压测量范围0~1000V,交流电压测量范围0~750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF

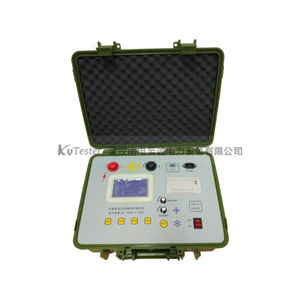

ZCDD-II等电位连接电阻测试仪

  高压绝缘电阻测试仪的使用方法

  (1)测量前必须将被测设备电源切断,并对地短路放电,决不答应设备带电进行测量,以保证人身和设备的安全。

  (2)对可能感应出高压电的设备,必须消除这种可能性后.才能进行测量。

  (3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

  (4)测量前要检查高压绝缘电阻测试仪是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄.使电机达到额定转速,兆欧表在短路时应指在“O”位置,开路时应指在“∞”位置。

  (5)高压绝缘电阻测试仪使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

  做好上述预备工作后就可以进行测量了.在测量时,还要注重高压绝缘电阻测试仪的正确接线。否则将引起不必要的误差甚至错误。涡街流量计

  高压绝缘电阻测试伐的接线柱共有三个:一个为“L”即线端。一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏基环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测里机构(动圈)。这样就从根本上消余了表面漏电流的影御向.非凡应该注重的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时.其表面的漏电流将很大.为防止被测物因漏电而对其内部绝缘测里所造成的影响。一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

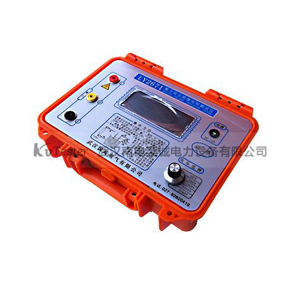

ZC2671数字兆欧表

  注意事项

  当用兆欧表摇测电器设备的绝缘电阻时,一定要注重“L”和“E”端不能接反,正确的接法是:“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳。“G”屏敲端接孩测设备的绝缘部分。假如将“L”和“E”接反了.流过绝缘体内及表面的漏电流经外壳汇集到地.由地经“L”流进测里线圈,使“G”失去屏薇作用而给测里带来很大误差。另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低。当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小给测量带来较大误差。


GM-5KV10KV15KV20KV可调高压兆欧表


以上就是南电设备小编为大家介绍的什么是绝缘电阻测试仪?高压绝缘电阻测试仪的使用方法及注意事项全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
