绝缘电阻测试仪的特点有哪些?如何使用绝缘电阻测试和应该注意事项

来源:网络    作者:小编    时间:2022-07-28 16:43:58    阅读量:
[前言]: 绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能

  绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等,用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级(如15KV机型可以产生12KV等级,使用范围更广泛)。

  绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大,输出电压等级多(有6个电压等级)。直流电压测量范围0~1000V,交流电压测量范围0~750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF


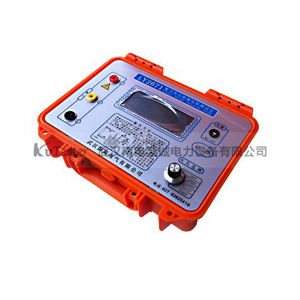

ZC2671数字兆欧表

  绝缘电阻特点:

  1. 输出功率高,承载能力强,抗干扰能力强。

  2.该仪表外壳采用高强度铝合金制成,机器配有等电位保护环和四阶有源低通滤波器,可有效屏蔽外部工频和强电磁场。测量电容样品时,输出短路电流大于1.6毫安,很容易使测试电压迅速上升到输出电压的额定值。对于低电阻测量,压降不会因为比例设计而影响测量精度。

  3.不需进行人力作功,由电池系统供电,量程可自动转换。一目了然的面板操作和LCD显示技术使得学生测量工作十分简单方便和迅捷。

  4. 该仪器的输出短路电流无需负载测量即可直接测量。

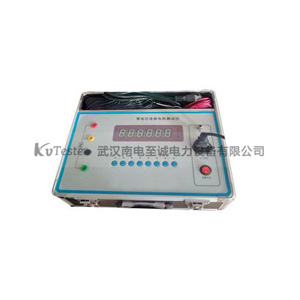

ZCDD-II等电位连接电阻测试仪

  绝缘电阻测试仪使用步骤

  1.测量前,必须切断被测设备的电源,并短路接地放电。切勿让设备带电测量,以确保人身和设备安全。对于可能感应高电压的设备,在进行测量之前必须排除这种可能性。

  2.被测物表面要清洁.减少学生接触电阻,确保工程测量研究结果的正确性。

  3.测量前,应测试兆欧表的开路和短路,并检查兆欧表是否完好。即在兆欧表连接到被测物体之前,摇动手柄,使发电机达到额定转速(120r/min),观察指针是否指向标尺的“∩”位置。将端子“线(L)”和地(E)”短接,慢慢摇动手柄,观察指针是否在标尺的“0”位置。如果指针不能指向手指的位置,则表明兆欧表有故障。使用前应进行维修。

  4.兆欧表使用时应放在一个平稳、牢固的地方,且远离大的外电流通过导体和外磁场。

  5.必须有合适的接线。兆欧表一般有三个端子,其中 l 连接到被测物体的导体部分和地球的绝缘,e 连接到被测物体的外壳或地球。G 连接到被测物体的屏蔽上,或者在不需要测量的情况下。在测量绝缘电阻时,只使用“ l”和“ e”端子。但是,在测量电缆对地绝缘电阻或被测设备泄漏电流严重时,应使用“ g”端子,并将“ g”端子连接到屏蔽层或外壳上。震动的速度应该由慢变快。当速度达到120每分钟转速(zc-25)时,保持恒定转速,读数后1分钟。边看书边颤抖。无法停止阅读。

  6.摇动试验时,将兆欧表置于水平位置,当曲柄转动时,末端按钮之间不允许短路。由慢到快摇动手柄。如果发现指针指向零,被测绝缘可能短路,那么就不能继续摇手柄,防止表内线圈受热损坏。

  7.读数进行完毕.将被测设备通过放电。放电方式方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下我们即可(不是数字兆欧表检查放电)。

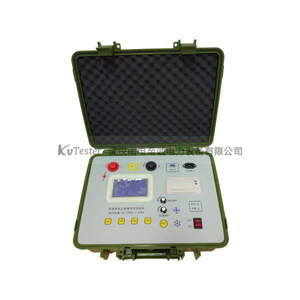

GM-5KV10KV15KV20KV可调高压兆欧表

  注意事项

  当用兆欧表摇测电器设备的绝缘电阻时,一定要注重“L”和“E”端不能接反,正确的接法是:“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳。“G”屏敲端接孩测设备的绝缘部分。假如将“L”和“E”接反了.流过绝缘体内及表面的漏电流经外壳汇集到地.由地经“L”流进测里线圈,使“G”失去屏薇作用而给测里带来很大误差。另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低。当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪表外壳和外壳对地的绝缘电阻,相当于短路,不会造成误差,而当“L”与“E”接反时,“E”对地的绝缘电阻同被测绝缘电阻并联,而使测量结果偏小给测量带来较大误差。


以上就是南电设备小编为大家介绍的绝缘电阻测试仪的特点有哪些?如何使用绝缘电阻测试和应该注意事项全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
