直流高压发生器的基础原理是啥?使用时常见问题及解决的方式是啥?

来源:网络    作者:小编    时间:2022-08-16 09:34:16    阅读量:
[前言]: 直流高压发生器的基础原理  电气设备绝缘层保护性实验包括了沟通交流耐压试验和直流耐压试验,因为在直流电压和沟通交流电压功效下,机器设备绝缘层上的电压遍布不一样,因此直流耐压试验在一些沟通交流电压较难完成的绝缘层抗压强度检测层面充分发挥了关键功效,变成沟通交流抗压的合理填补,直流高压发生器是直流耐压试验的关键机器设备,为确保直流耐压试验的精确靠谱,直流高压发生器必须开展按时数值校正,本新式直流高

  直流高压发生器的基础原理

  电气设备绝缘层保护性实验包括了沟通交流耐压试验和直流耐压试验,因为在直流电压和沟通交流电压功效下,机器设备绝缘层上的电压遍布不一样,因此直流耐压试验在一些沟通交流电压较难完成的绝缘层抗压强度检测层面充分发挥了关键功效,变成沟通交流抗压的合理填补,直流高压发生器是直流耐压试验的关键机器设备,为确保直流耐压试验的精确靠谱,直流高压发生器必须开展按时数值校正,本新式直流高压发生器出示直流髙压源,是专业用于检验电力工程元器件的电气设备绝缘层抗压强度和漏电流。知道它是干什么的,可是你了解直流高压发生器的基础原理是啥么?下面带大伙儿看来一下。

  电气设备绝缘层保护性实验包括了沟通交流耐压试验和直流耐压试验,因为在直流电压和沟通交流电压功效下,机器设备绝缘层上的电压遍布不一样,因此直流耐压试验在一些沟通交流电压较难完成的绝缘层抗压强度检测层面充分发挥了关键功效,变成沟通交流抗压的合理填补,直流高压发生器是直流耐压试验的关键机器设备,为确保直流耐压试验的精确靠谱,直流高压发生器必须开展按时数值校正,文中根据直流高压发生器的基本概念,对这种机器设备试验室计量检测中发觉的多个难题开展了比较详细的讨论,进而确保了数值传送的精确靠谱。


LYZR-3A5A10A20A智能直流电阻测试仪3

  直流高压发生器耐压试验流程:

  ⑴在做负荷实验前,将髙压屏蔽掉微安表安裝到倍压筒上的髙压輸出端上。并将配套设施的专用型高压电线各自收到微安表上和被试品上。

  ⑵查验仪器设备、放电棒、倍压筒、试品连接 线、电线接头是不是恰当。电线接头连接 是不是靠谱。查验髙压间距是不是符合规定。即可逐渐开展试品的交流耐压试验。

  ⑶直流高压发生器查验确定仪器设备等无异常现象后。接入单相电沟通交流380V电源总开关。这时信号灯亮,表明开关电源接入,可逐渐开展试品的直流泄露和直流耐压试验。

  ⑷按红色按钮,则绿灯亮。表明髙压接入,待上升压。

  ⑸顺时针轻缓调整变压电阻器,輸出端即从零开始升压,升压速率以每秒钟3-8kV升高实验电压为宜。针对大电容器试品升压的时候必须迟缓升压,不然很有可能造成电压过冲。还需监控电流计电流不超过直流产生器的电流,当升至需要的电压或电流量后,按照规定时间记录电流计及电压表的读值。

  ⑹实验结束后,降血压,将变压电阻器回零后。接着按翠绿色按键,断开髙压并关掉电源总开关。

  ⑺实验结束后,运用放电棒对试品开展数次充放电,充放电后才可挨近试品和手术拆线工作中,对小电容器试品如活性氧化锌高压避雷器、磁吹高压避雷器等慢慢调整变压电阻器升压到需要的电压(电流量)值,随后从数显电流表上读取电压(电流量)标值。如需对活性氧化锌高压避雷器开展75%VDC-1米A的精确测量时,应先升到电流量到1000uA时电压值终止(这时候可纪录电压、电流),随后按住淡黄色按键,电压即降至原先的75%,并维持此情况,这时可载入微安表标值及电压值,精确测量结束后,变压电阻器反方向返回零位,按住翠绿色按键,需再度升压时按红色按钮就可以;对大电容器试品时,升压应更要迟缓,并必须监控电流计电流不超过产生器的非常大电流,一定要减慢升压速率,防止电流过大。

  实验结束后,将电压调整电阻器反方向返回零位上。接着按翠绿色按键,断开髙压。这时先不必断电,电压表表明也有电压值,其为存电电压,等电压降至2000V上下,即可用放电棒开展数次充放电,保证安全。

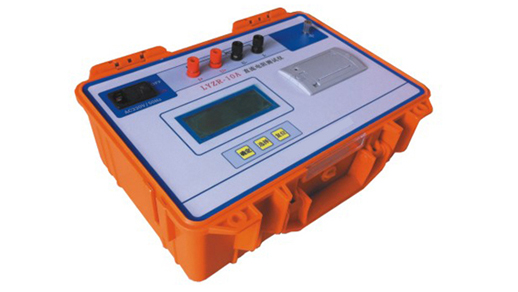

LYZR-5A10A直流电阻测试仪3

  直流高压发生器常见问题及解决的方法

  1.将变压电阻器退还零位;

  2.关掉电源总开关,控制面板显示灯均没亮;

  3.一分钟后关机内电力电容器充足充放电后,再度开启电源总开关,再次开展满载实验,并查清状况后,即可变压实验。

  难题二、直流高压发生器开关电源接入后,翠绿色标示灯没亮是怎么回事?

  解答:

  1.电源插头短路故障;

  2.开关电源商业保险是融断。

  解决方式:拆换电源插头或者熔断丝。

  难题三、直流高压发生器在做电缆线交流耐压试验时烧毁了是怎么回事?

  解答:缘故有连个层面,一方面可能是实际操作不标准,没把电流出来而立即待机,导致电流量回冲烧毁直流高压发生器;另一方面很有可能是由于电流量很小,变压过快造成仪器设备损坏。

  难题四、直流高压发生器有全自动维护吗?假如仪器设备工作中异常该怎么办?

  解答:因为直流高压实验有一定的危险因素,因此 安杰电气设备在产品研发该商品时特别是在完善全自动维护作用,具备过压、过电流量、回零、保护接地、独有断开维护等各种各样维护作用。在出現异常运行状态时,全自动保护设备会运行,使直流高压发生器变压工作中终止,并降血压至归零情况。

  难题五、直流高压发生器可用以煤矿下工作吗?

  解答:只需能考虑办公环境就可以应用,办公环境:溫度-10~40°C,空气湿度:室内温度为25°C时不超85%(无精华露),平均海拔:800米下列。

  难题六、直流高压发生器的容积尺寸对安全系数有影响吗?是否越大越好?

  解答:容积尺寸并不是考量仪器设备品质的规范,安杰电气设备选用新的的研究成果,在确保产品品质的基本上,生产制造出精小便携式的商品,既保证了商品的安全系数,又便捷顾客应用。


以上就是南电设备小编为大家介绍的直流高压发生器的基础原理是啥?使用时常见问题及解决的方式是啥?全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
