大型地网接地电阻测试仪正确的使用方法及注意事项

来源:大型地网接地电阻测试仪生产厂家    作者:南电至诚    时间:2022-09-26 14:16:16    阅读量:
[前言]: 近年来,国内许多变电站发生了雷击扩大事故,大多与地网的接地电阻有问题。在某工厂,如果设备的电阻电压发生问题,会直接影响其使用,因此每隔一定时间检查设备的电阻。  你会选择什么样的电阻测量器?有一种新型仪器叫大型地网接地电阻测试仪。  大型地网接地电阻测试仪适用于测量各类接地装置的商用接地电阻、接触电压、步进电压、等工频特性参数及土壤电阻率。  大型地网接地电阻测试仪如何使用  (1)首先按规定

  近年来,国内许多变电站发生了雷击扩大事故,大多与地网的接地电阻有问题。在某工厂,如果设备的电阻电压发生问题,会直接影响其使用,因此每隔一定时间检查设备的电阻。

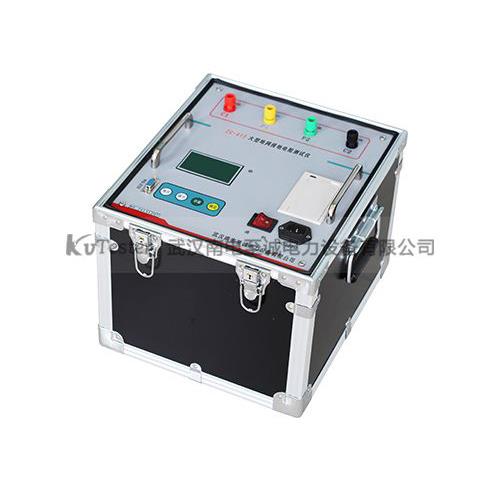

  你会选择什么样的电阻测量器?有一种新型仪器叫大型地网接地电阻测试仪

  大型地网接地电阻测试仪适用于测量各类接地装置的商用接地电阻、接触电压、步进电压、等工频特性参数及土壤电阻率。


  大型地网接地电阻测试仪如何使用

  (1)首先按规定埋置好表附的辅助接地探针及连接导线(C-一接40m长线,P一接20m短线,E-接接地极)。

  (2)断开被测接地极与被保护的电气设备的连接线。

  (3)置平仪表,选择适当倍率。

  (4)摇动仪表调正平衡指示器_,使表针指零。

  (5)尽量使仪表工作在额定转速时读数,有地中电流干扰时也可小范围的改变转速使仪表达到指零再读取数值。

  (6)每次改变倍率都必须重新调整测量度盘,使仪表平衡指零。

  测量接地电阻时需注意事项:

  (l)用接地摇表测量接地电阻时,接地电阻测试仪如果将Pl. c.端头短接,通过一根引线接至接地网或接地摇表生产厂已将Pl. Cl端在内部短接,只引出一个端子,则量的读数中包括有引线的电阻。当被测接地电阻值比较小时,需要减去引线电阻才是接地网的接地电阻。引线电阻可以用接地摇表来测量,将引线接在P1、Cl与P2. C2端,摇表测出的电阻为引线电阻。如果从摇表P1端与C1端各引一根引线至接地网,则测量的读数不含引线电阻,仅为所测的接地电阻。

  (2)用工频电流电压法测量接地电阻时,电压线与电流线应尽可能远离,否则电流线与电压线之间的互感足够大,使得测量的电压值中含有很大成分的互感电势,以致测量结果背离真实情况。DL/T 475-2006《接地装置工频特性参数的测量导则》的3.1.3条测量工频接地电阻的四极法指出:“四极法”可以消除互感的影响,经实测(发电厂、变电站)证实,“四极法’’在测量大型接地网中原理是错误的,因为大型接地网的接地电阻实质上是接地阻抗。接地电阻测试仪用注入工频电流值除以接地网电位升高所得的结果,本身就含有一定的自感。因此测量大型接地网的接地电阻时,需在引线布置上使电流线与电压线尽可能远离。

  (3)测量大面积接地网接地电阻时,所用电压与电流的引线都会很长,电流引线要使用大截面导线。通常用停电的架空线路作电流引线,电流极也可用配电站的接地网,这样可以获得较大的回路电流。电压引线则用小截面的电源线或其他导线沿地面敷设,电压极只需用1~2m长的铁管或角铁打人土壤中即可。


以上就是南电设备小编为大家介绍的大型地网接地电阻测试仪正确的使用方法及注意事项全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
