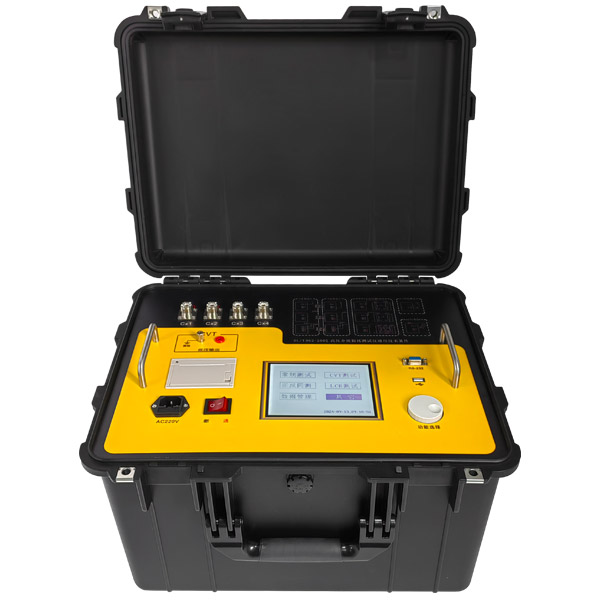

ZCJS-7000A异频介损自动测试仪

ZCJS-7000A异频介损自动测试仪

产品别称

异频介损自动测试仪、介损仪

参考标准

DL/T963-2005、JB/T9641-1999

产品优势

可测Ζ形联接变压器 有2个输出电压可共选择,可测空载电流较大的变压器 量程宽,变比最高可达10000 自动计算分接接位置

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

400-871-8761

产品介绍

介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质,以及局部缺陷等,在电工制造、电气设备安装、交接和预防性试验中都广泛应用。

全自动抗干扰介损测试仪采用变频电源技术,利用单片机和电子技术进行自动频率变换、模/数转换和数据运算,达到抗干扰能力强、测试速度快、精度高、操作简便的功能。

变频电源采用大功率开关电源,输出单频45Hz~65Hz及双频47.5Hz*.5Hz、45.0Hz-.0Hz、57.5Hz2.5Hz、55.0Hz5.0Hz纯正弦波,自动加压,可提供最高10kV的电压;自动滤除50Hz干扰,适用于变电站等电磁干扰大的现场测试。


产品特点

1、具备CVT的自激法测试,一次接线,同时测量C1、C2的电容和tgδ;

2、具有反接线低压屏蔽、高压屏蔽功能,在CVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量;

3、具有外施电压和外加CN的测量功能;

4、具有多通道同时测量功能,是可以同时测试四个被试品的介质损耗值;

5、采用变频技术来消除现场50Hz工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据;

6、过流保护功能,在试品短路或击穿时仪器不受损坏;

7、接地保护功能,在仪器接地不良或没有接地的情况下仪器不工作;

8、内附标准电容和高压电源,便于现场测试,减少现场接线;

9、仪器采用超大屏幕液晶显示,操作简单,测试过程通过汉字菜单提示操作;

10、仪器里每个功能界面下有对应的接线图,极大方便操作者接线;

11、具备中英文切换功能。

技术参数

使用条件

-15℃∽40℃

RH<80%

抗干扰原理

变频法

电    源

AC 220V±10%

允许发电机

高压输出

0.5kV∽10kV

每隔0.1kV


精    度

2%


最大电流

200mA


容    量

2000VA

自激电源

AC 0V∽50V/40A

单 频 45.0Hz-65.0Hz 任意可调

双频

45.0HZ/55.0HZ   47.5HZ/52.5HZ

55.0HZ/65.0HZ   57.5HZ/62.5HZ

分 辨 率

tgδ: 0.001%

Cx: 0.001pF

精    度

△tgδ:±(读数*1.0%+0.040%)


△Cx :±(读数*1.0%+1.00PF)

测量范围

tgδ

无限制


Cx

15pF < Cx < 300nF



10kV

Cx=(Cx1+Cx2+Cx3+Cx4)<60  nF



 5kV

Cx=(Cx1+Cx2+Cx3+Cx4)<150 nF



  1kV

Cx=(Cx1+Cx2+Cx3+Cx4)<300 nF


CVT测试

Cx=(Cx1+Cx2+Cx3+Cx4)<300 nF

外型尺寸 (主机)(mm)

395*325*330

外型尺寸 (附件)(mm)

440*370*150

存储器大小

200组 支持U盘数据存储

重量(主机)

25kg

重量(附件箱)

7.6kg
