ZCSB-II带电电缆识别仪
产品别称
判断电缆识别仪、大钳口电缆识别仪、数字式电缆识别仪、电力电缆识别仪、带电电缆识别仪、高低压电缆识别仪、低压电缆识别仪、多根电缆识别仪、高低压带电电缆识别仪、带电不带电电缆识别仪、智能电缆识别仪、不带电电缆识别仪、高压电缆识别仪、电缆识别仪、电缆识别仪器、国产带电电缆识别仪、有电停电电缆识别仪、便携式带电电缆识别仪、压带电电缆识别仪、电力专用电缆识别仪、有电电缆识别仪、带电电缆判别仪、电缆识别仪、多功能电缆识别仪、智能电缆识别仪
参考标准DL409-91
产品优势● 识别准确无误 ● 大识别钳口适合各种电缆 ● 操作极为简单 ● 指示清楚直观
产品价格：来电咨询生产厂家：南电至诚电力设备全国24小时销售热线:
400-871-8761
产品列表
销售热线：400-871-8761
罗经理：18086449691
地址：武汉市江夏区佛祖岭街道凤凰园中路10号金华视工业园研发楼西边二楼
邮箱：027-82621016
产品介绍
带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返操作时间，提高工作效率。
技术参数
| 影响量基准条件工作条件备注 | 环境温度23℃±1℃-10℃～40℃ |
| 环境湿渡40%～60%＜80% | |
| 被测电压电流频率50Hz±1Hz45Hz~70Hz测试电压电流时 | |
| 接收机工作电压7.4V±0.5V7.4V±1V | |
| 发射机工作电压11.1V±0.5V11.1V±1.5V | |
| 外电场、磁场应避免被测电缆位置被测电缆处于柔性电流钳的近似几何中心位置 |

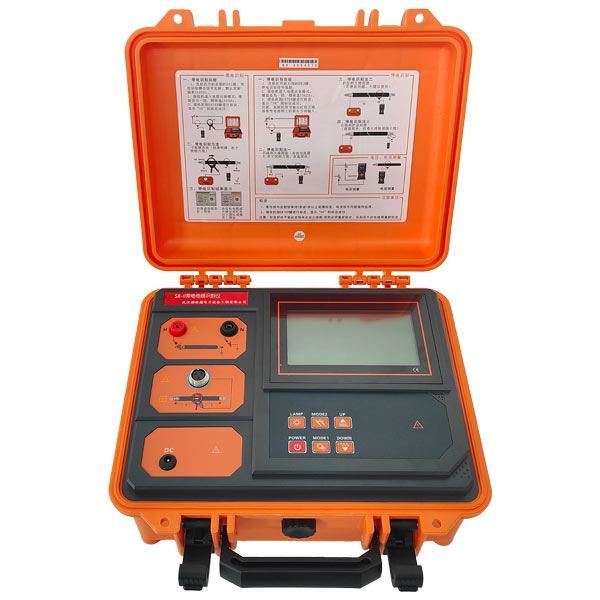

| 发射机规格 | 功能 | 发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
| 电源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 | |
| 输出方式 | 带电识别时卡钳耦合；停电识别时直连输出 | |
| 发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率 | |
| 脉冲电压 | 500V（停电识别时） | |
| 脉冲电流 | 最大5A（取决于回路电阻的大小） | |
| 脉冲频率 | 1次/秒 | |
| 脉冲宽度 | 2ms | |
| 测试线长 | 3米，带鳄鱼夹，红黑各1条 | |
| 发射钳尺寸 | 320mm×180mm×35mm | |
| 发射钳内径 | φ125mm | |
| 发射钳线长 | 4m | |

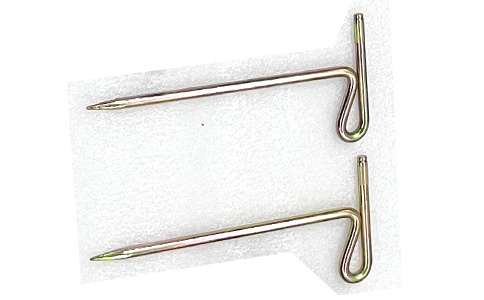

| 接地针尺寸 | 225mm×100mm×10mm | |
| 发射机尺寸 | 320mm×275mm×145mm | |
| 显示模式 | 超大LCD实时显示剩余电池电压，具有背光灯 | |
| LCD尺寸 | 128mm×75mm | |
| 显示域 | 124mm×67mm | |
| 外包装尺寸 | 400mm×245mm×335mm | |
| 工作温度 | -10℃～40℃ | |
| 存储条件 | -20℃~50℃，≤95％RH, 无结露 | |
| 背光控制 | 白色背光灯 | |
| 仪表质量 | 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机） | |
| 电池电量 | 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机 | |
| 充电器 | 12.6V DC充电器 | |
| 充电接口 | 圆形充电接口，DC标识 | |
| 抗压 | 发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 | |
| 耐压 | AC 3700V/rms(仪器箱顶面与底面之前) | |
| 电磁特性 | IEC61326(EMC) | |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
| 接收机规格 | 功能 | 带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
| 电源 | 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 | |
| 接收频率 | 625Hz、1562Hz、2500Hz、10KHz（带电识别时，按左右箭头键调节接收频率大小） | |
| 增益强度 | 1dB、10dB、20dB按左右箭头键调节增益强度 | |
| 额定电流 | 约300mA max | |
| 显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 | |
| 信号标定 | 可标定电缆数量：1～10条（带电识别时） | |
| 标定发射信号 | 接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一 | |
| 具有一次标定多条电缆的功能，每条电缆标定好后不能改变测试频率和放大倍数，否则要重新标定 | ||
| 方向识别 | 发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一 | |
| 识别成功电缆识别成功绿色打钩图标指示（√）非目标电缆非目标电缆红橙色打叉图标指示（×） | ||
| 接收机尺寸 | 207mm×101mm×45mm | |
| 柔性电流 | 钳长约630mm，线径6 mm或12.5mm | |
| 线圈内径 | φ200mm（可以根据需要定制更大口径） | |
| 引线长度 | 2m | |

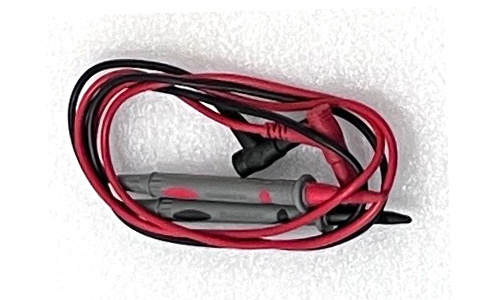

| 电压测试线 | 长1m (红黑各1条) | |
| 停电识别 | 线圈可检测回路电阻为0Ω～8kΩ的脉冲信号；检测回路电阻为8kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-20公里，主要由接地电阻与线缆电阻决定) | |
| 带电识别 | 线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-6公里，主要由接地电阻与线缆电阻决定) | |
| 量程交流电压 | 0.00V～600V(50Hz/60Hz) | |
| 交流电流 | 0.00A～5000A(50Hz/60Hz) | |
| 电流频率 | 45Hz~70Hz | |
| 精度交流电压 | ±2%±3dgt | |
| 交流电流 | ±2%±3dgt | |
| 电流频率 | ±2Hz | |
| 识别信号 | 彩色信号幅度和数字显示 | |
| 检测速率 | 约1次/秒 | |
| 增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，使接收信号有效并稳定显示 | |
| 背光控制 | 开机功能选择界面下，按上下箭头键可以调节LCD背光亮度 | |
| 自动关机 | 开机约1小时后，仪表自动关机，以降低电池消耗 | |
| 电池电压 | 当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电 | |
| 充电器 | 9V DC充电器 | |
| 充电接口 | USB充电接口 | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 | |
| 存放温湿度 | -10℃~50℃，≤95％RH, 无结露 | |
| 接收机质量 | 电流钳172g；接收机370g(带电池) | |
| 耐压 | AC2000V/rms(外壳前后两端之前) | |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 | |
