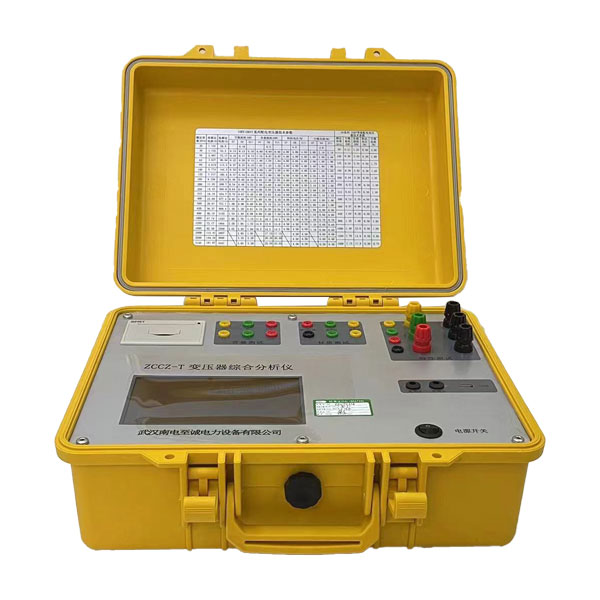

ZCCZ-T变压器材质（特性）分析仪

ZCCZ-T变压器材质（特性）分析仪是我公司研发人员专门针对不良电力用户偷逃基本电费、私自增容、不良企业生产变压器以铝代铜的问题而研发设计的新型仪器，是专门用于变压器容量、特性参数测量、干式变压器材质的高精密仪器。

随着科学技术的进步，材料特性也发生了很大变化，变压器供应商用铝制变压器来冒充铜制变压器，给需求单位带来很大损失。这一问题一直困扰供电局，应供电局邀请与指导，我公司根据铜、铝、温度特性等参数研发生产了一款材质分析仪，此设备专门用来测试甄别变压器的材质。

本产品采用七寸全触真全彩液晶显示器，中文显示，简便快捷的菜单式操作，人机界面友好。仪器内部自带高效能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器短路（负载）损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了工作效率。

本仪器为多功能测量仪器，相当于往常两种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。

1、判别10KV等级干式变压器线圈材质，根据铜、铝金属材料的热电效应特性原理，判别出变压器高低压绕组材质。采用非接触方式加热配电变压器绕组出线端子导电杆（排），同步测量配电变压器绕组端子电气参数，程序自动判别输出判断绕组材质属性；

2、7寸、1024*800分辨率，全触摸真彩大屏幕显示；

3、功能界面集设置、测试过程及结果一屏显示，方便设置参数和测量结果对比查看；

4、可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷；

5、结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、短路（负载）损耗等变压器特性数据；

6、所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高；

7、变压器特性测量中，电压*大量程可达750V，电流*大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器；

8、变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围；

9、根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。
