ZCGB-A过电压保护器测试仪

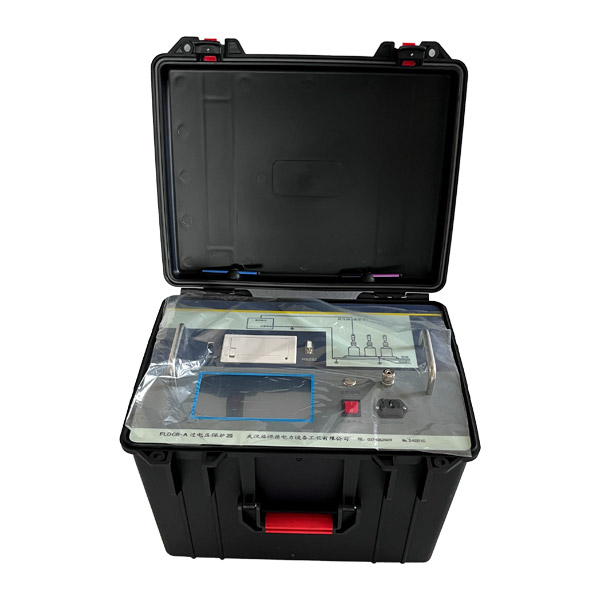

过电压保护器测试仪广泛地用于各种电气设备工频放电电压的测试，尤其是对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压测试具有独特的功效。该测试仪采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。该测试仪集工频高压电源、测量、控制系统为一体，浓缩在一个工程塑料箱内，体积小，重量轻，防震耐摔，操作简单，携带方便。

1.仪器采用波形检测和付立叶变换方式时刻监测放电电流，当监测到放电电流时，立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。

2.全触摸液晶显示屏，超大全图形操作界面,每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。

3.仪器操作简便，数据的测量在微处理器控制下自动完成。无需人工干预。

4.一体化机型，内附高压电源，便于现场测试，减少现场接线。

5.高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。

6.低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。

7.防误操作：电压、电流实时监示；接线端子高/低压分明;缓速升压，迅速降压，声音报警。

8.抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。

9.高压电缆：为耐高压绝缘导线，但为了测量精确，请悬空使用。

输出电压0-30KV（有效值）；

输出电流0-25mA；

检测放电方式：波形检测和付立叶变换方式

准确度： 电压: ±（读数×2%+0.1）

              电流： ±（读数×2%+0.1）

高压切断时间：小于0.2秒

电压分辨率：0.001KV

电流分辨率：0.001mA

输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电

计算机接口： 标准RS232接口

打印机：热敏微型打印机

环境温度：-10℃～50℃

相对湿度：<90%
