什么是直流电阻测试仪?它的作用有哪些?

来源:网络    作者:小编    时间:2022-07-27 16:16:43    阅读量:
[前言]:ZRCS-10A型变压器直流电阻测试仪  直流电阻快速测试仪(微欧计)是取代直流单、双臂电桥的高精度换代产品。直流电阻快速测试仪采用了先进的开关电源技术,由点阵式液晶显示测量结果。克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组

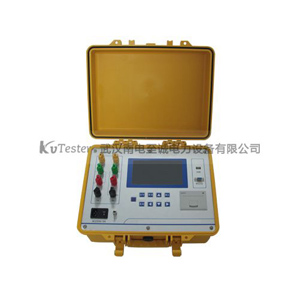

ZRCS-10A型变压器直流电阻测试仪


  直流电阻快速测试仪(微欧计)是取代直流单、双臂电桥的高精度换代产品。直流电阻快速测试仪采用了先进的开关电源技术,由点阵式液晶显示测量结果。克服了其它同类产品由LED显示值在阳光下不便读数的缺点,同时具备了自动消弧功能。变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担。测量直流电阻的目是检查电气设备绕组或线圈的质量及回路的完整性,以发现制造或运行中因振动而产生的机械应力等原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。

  直流电阻测试仪的主要功能和特点:

  1、采用高速16位A/D转换器,测量数据稳定,重复性好。

  2、自动程控电流源技术,电流源共设1000个电流档位,由内部微控制器根据被测电阻自动控制,从而达到比较宽的测量范围和测量状态,无须手动切换电流换档。

  3、响应速度快,在测量状态可以直接转换分接开关,仪器会自动提示,新的电阻值很快就会显示出来。

  4、高度智能化设计,功能设置巧妙先进,可自动判断测试线虚接、断线等故障。

  5、保护功能完善,能可靠保护反电势对仪器的冲击,具有自动放电指示功能。

  6、可显示测量电流和测量时间。

  7、智能化功率管理技术,可有效减轻仪器内部发热。

  8、可储存120次测量数据,掉电不丢失。

  9、全部汉字菜单及操作提示,直观方便。

  10、仪器配有打印机,可找印测试结果。

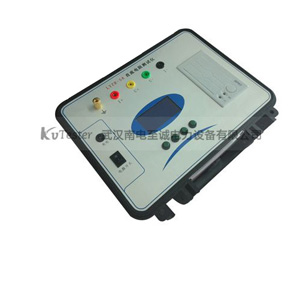

ZC-205B三通道直流电阻测试仪

  直流电阻测试仪的作用有哪些?

  1.检查绕组内部导线和引线的焊接质量。

  2.检查分接开关各位置的接触是否良好。

  3.检查绕组和引出线有无折断。

  4.检查并联支路的正确性,检查由几根并联导线缠绕的绕组是否有一处或多处断线。

  5.检查层、匝间是否有短路。


  直流电阻测量仪采用新的电源技术,具有测量迅速、体积小、使用方便、测量精度高等特点,是测量变压器绕组及大功率感应设备直流电阻的理想设备。


  ZCZR-5A直流电阻测试仪

       在直流电阻测试中需要注意的问题?

  首先,需要根据变压器铭牌数据和出厂试验报告选择合适的试验仪器。主要考虑变压器的容量、绕组阻值大小、绕组额定电流,试验仪器的精度、量程、试验电流,二者要匹配。

  其次,选好试验仪器后,需要用标准电阻对直流电阻测试仪器检查其测量准确度后,决定该仪器能否使用。

  最后,开始试验时去掉变压器绕组引出线接线柱上的螺母,检查油浸变压器的档位放到对应档位的卡槽保证接触良好,将干式变压器的组别连接杆的连接螺栓紧固保证接触良好



以上就是南电设备小编为大家介绍的什么是直流电阻测试仪?它的作用有哪些?全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
