高压无线核相仪器使用说明及注意事项

来源:网络    作者:小编    时间:2022-07-29 15:58:40    阅读量:
[前言]: 电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设备笨重,后者依靠微弱的辉光指示容易出现误判断。南电至诚生产的核相器使高压定相这项危险性较大的而又必不可少的工作安全可靠,指针显示一目了然,重量只有互感器的1/10-1/20携带方便。 核相器在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目。TAG-8000

  电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设备笨重,后者依靠微弱的辉光指示容易出现误判断。南电至诚生产的核相器使高压定相这项危险性较大的而又必不可少的工作安全可靠,指针显示一目了然,重量只有互感器的1/10-1/20携带方便。 核相器在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目。

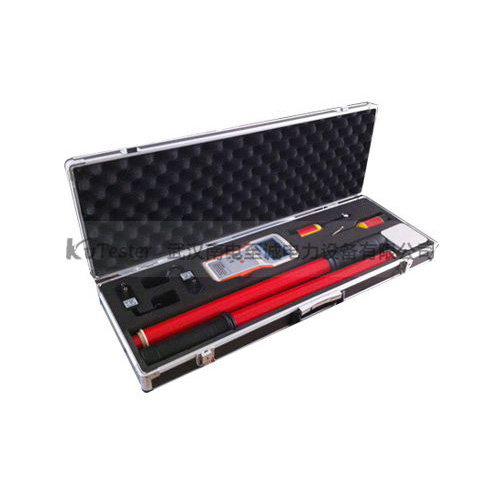

TAG-8000D高低压无线核相仪

  高压无线核相仪器使用说明:

  1、自检

  a. 使用之前必须将发射器和发射器NO.2,接收器电池充足将自检线一端接入220V电源,另一端插入发射器和发射器NO.2,打开发射器电源开关。发射器必须置于离地30cm以上,否则影响接收灵敏度。

  b. 打开接收器电源开关,按测试按钮,接收器进入10秒,计时完毕即显示“同相”起始波形,在同一位置并有灯光、文字、声音提示,表示仪器可正常使用。

  2.现场使用

  a. 使用前必须遵守《电力安全工具预防性试验规程》工作要求。

  b. 将发射器和发射器NO.2连接绝缘杆,(绝缘杆必须将二节接合使用)打开电源开关,发射器指示灯显示绿色。

  c. 打开接收器电源开关,按测试键,接收器进入10秒,完毕将发射器和发射器NO.2分别同原始端和测试端接触。发射器指示灯由绿色变成红色。

  d.接收器“同相”时显示如下:

  1.波形在同一起始位置。

  2.相位角角差显示“0”或“360”。

  3.文字指示“同相”。

  4.同相指示灯亮(电源指示灯、发射器和发射器NO.2指示灯都亮)。

  5.声音提示。

  e.接收器“不同相”显示如下:

  1.始波形不在同一位置。

  2.相位角角差显示“120”或“240”。

  3.文字指示“不同相”。

  4.高压无线核相仪器同相指示灯不亮(电源指示灯、发射器和发射器NO.2指示灯都亮)。

  发射器指示灯显示红色处于发射状态,表示发射器完好。发射器电池工作时低于8.4V必须充电否则影响接收灵敏度。

  接收器有波形显示、灯光指示,表示收到发射器信号。接收器必须收到发射器和发射器NO.2信号才作判别,相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”。

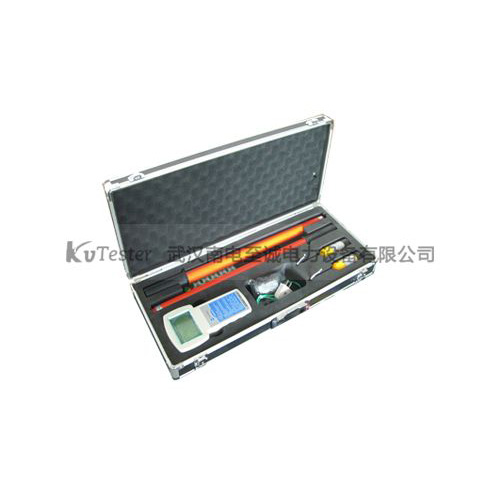

ZCHX-31高压语言数字核相器

  注意事项

  1、 现场操作必须遵守《电力安全工具预试规程》工作要求

  2、 使用前必须对仪器自检,发射器、接收器电池充足,否则影响发射及接收灵敏度。

  3、 使用过程中不能大于有效接收器距离,发射器尽量置于开阔处。

  使用过程中避免同时使用无线电发射装置(对讲机等),以免干扰接收器无法判别。


以上就是南电设备小编为大家介绍的高压无线核相仪器使用说明及注意事项全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
