绝缘电阻测试仪是怎么工作的?它的特点是什么

来源:网络    作者:小编    时间:2022-08-04 16:12:48    阅读量:
[前言]: 绝缘电阻测试仪,通常被称为绝缘电阻表或数字高压绝缘表。广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置(如控制、信号、通信和电源的电缆)的绝缘电阻。 ZC2671数字兆欧表  绝缘电阻测试仪的工作原理  绝缘电阻测试仪往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化,绝缘电阻发生大的变化,就可能预示着潜在的故障,所以,就需要对绝缘电阻测试仪进行定期校准,以

  绝缘电阻测试仪,通常被称为绝缘电阻表或数字高压绝缘表。广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置(如控制、信号、通信和电源的电缆)的绝缘电阻。

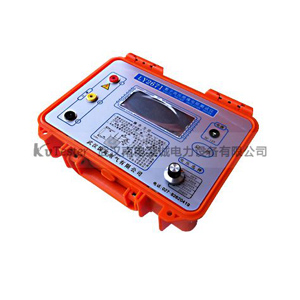

 ZC2671数字兆欧表

      绝缘电阻测试仪的工作原理

  绝缘电阻测试仪往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化,绝缘电阻发生大的变化,就可能预示着潜在的故障,所以,就需要对绝缘电阻测试仪进行定期校准,以确保仪表本身没有随时间发生变化。

  绝缘电阻测试仪通过用一个电压激励被测装置或网络,然后测量激励所产生的电流,利用欧姆定律测量出电阻;优良的绝缘电阻测试仪校准器包括各种可选的电阻器,这点与现代校准器利用合成电阻功能提供的电阻器差别不大;绝缘电阻测试仪校准器与直流/低频校准器的不同之处在于所需的电阻器范围,以及耐受电压能力不同。

  绝缘电阻特点:

  1. 输出功率高,承载能力强,抗干扰能力强。

  2.该仪表外壳采用高强度铝合金制成,机器配有等电位保护环和四阶有源低通滤波器,可有效屏蔽外部工频和强电磁场。测量电容样品时,输出短路电流大于1.6毫安,很容易使测试电压迅速上升到输出电压的额定值。对于低电阻测量,压降不会因为比例设计而影响测量精度。

  3.不需进行人力作功,由电池系统供电,量程可自动转换。一目了然的面板操作和LCD显示技术使得学生测量工作十分简单方便和迅捷。

  4. 该仪器的输出短路电流无需负载测量即可直接测量。

  绝缘电阻测试仪的操作流程:

  1.测量前,必须切断被测设备的电源,并短路接地放电。切勿让设备带电测量,以确保人身和设备安全。对于可能感应高电压的设备,在进行测量之前必须排除这种可能性。

  2.被测物表面要清洁.减少学生接触电阻,确保工程测量研究结果的正确性。

  3.测量前,应测试兆欧表的开路和短路,并检查兆欧表是否完好。即在兆欧表连接到被测物体之前,摇动手柄,使发电机达到额定转速(120r/min),观察指针是否指向标尺的“∩”位置。将端子“线(L)”和地(E)”短接,慢慢摇动手柄,观察指针是否在标尺的“0”位置。如果指针不能指向手指的位置,则表明兆欧表有故障。使用前应进行维修。

  4.兆欧表使用时应放在一个平稳、牢固的地方,且远离大的外电流通过导体和外磁场。

  5.必须有合适的接线。兆欧表一般有三个端子,其中 l 连接到被测物体的导体部分和地球的绝缘,e 连接到被测物体的外壳或地球。G 连接到被测物体的屏蔽上,或者在不需要测量的情况下。在测量绝缘电阻时,只使用“ l”和“ e”端子。但是,在测量电缆对地绝缘电阻或被测设备泄漏电流严重时,应使用“ g”端子,并将“ g”端子连接到屏蔽层或外壳上。震动的速度应该由慢变快。当速度达到120每分钟转速(zc-25)时,保持恒定转速,读数后1分钟。边看书边颤抖。无法停止阅读。

  6.摇动试验时,将兆欧表置于水平位置,当曲柄转动时,末端按钮之间不允许短路。由慢到快摇动手柄。如果发现指针指向零,被测绝缘可能短路,那么就不能继续摇手柄,防止表内线圈受热损坏。

  7.读数进行完毕.将被测设备通过放电。放电方式方法是将测量时使用的地线从兆欧表上取下来与被测设备短接一下我们即可(不是数字兆欧表检查放电)。


以上就是南电设备小编为大家介绍的绝缘电阻测试仪是怎么工作的?它的特点是什么全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
