变压器容量空负载测试仪的特点及使用时注意事项

来源:网络    作者:小编    时间:2022-08-09 10:42:17    阅读量:
[前言]:   变压器空载负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单



  变压器空载负载特性测试仪是我公司精心开发、研制的专门用于变压器空载、负载参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。

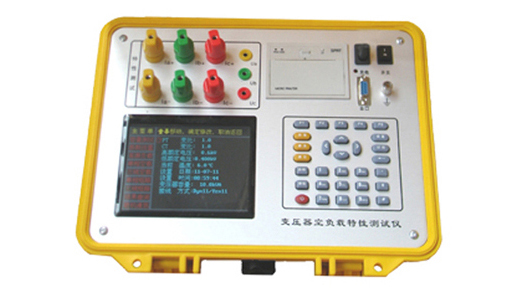

LYBT-C变压器空载负载特性测试仪3

        变压器容量测试仪具有以下特点

  (1)此仪器为升级产品,与容量分析仪相比较,此仪器重量减轻,且增加了空负载测试功能。

  (2) 3KV~10KV级及35KV级,容量为10KVA~31500KVA的配电变压器的标称容量等级。

  (3) 一体化设计,充电电池、充电器等均在仪器内,无需任何辅助,即可独立完成现场测试。

  (4) 采用彩色屏幕液晶显示器,中文界面,操作极其简便,所有试验只需一键完成。装有微型打印机,可打印测量或存储数据。

  (5) 本机配备存储器,可存储50台变压器的实测数据。

  (6) 可选RS232,RS485,USB计算机接口,可与计算机联机,利用公司提供的软件,可现场生成测试报告,也便于统计、记录和档案的建立。

  (7) 10kV配电变压器无须输入数据,一键即可快速测量出其容量、阻抗电压、负载损耗等数据。

  35kV配电变压器只须输入一次额定电压,对非标变压器输入有关数据也可进行容量判断。

  (8) 可显示容量、损耗、阻抗电压、电压、电流、功率因数、频率等参数

  (9) 整个测试过程均由仪器内部微控制器控制,三相电压自动升压、降压,无需人工升、降。减轻劳动强度,避免误操作。

  (10)采用高效锂电池组,体积小,重量轻。

  (11)采用耐寒耐温,密封防水,防摔防震的多功能工程塑料箱。

  (12)仪器内置不掉电时钟。


LYBT-D变压器空负载特性测试仪3


  在变压器出厂前及大修期间,变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量,降低供电损耗的重要实验项目。根据客户实际需求及现场实验条件,由我公司自主研制的GD型变压器损耗参数测试仪,变压器空载短路测试仪具有测试数据准确、可靠,人机界面对话直观,操作简便,携带方便等性能特点,是变压器特性测试的更新换代产品,更是电力部门及变压器厂家的理想检测设备。

  变压器容量特性测试仪注意事项

  1 使用变压器容量特性测试仪器时请按本说明书接线和操作。

  2 接地端子应就近可靠接地。

  3 测试开始前请输入正确的设置参数,仪器内部校正运算都要依赖于输入的设置参数。

  4 测试菜单项选择和实际测试项目及接线要一致。

  5 电流回路用粗线连接,电压回路用细线连接。

  6 试验加压时,注意监测电压、电流不要超过仪器额定值,以免损坏仪器。

  7 测试过程中,不允许拆除地线及变压器容量特性测试仪器接线,严禁带电接拆线操作。

  8 单相测量时必须用A相测量。

  9 为安全起见,测试完成后应储存数据,然后断开三相测试电源,再翻看测试结果数据或从存储器中仔细查看各项数据。


以上就是南电设备小编为大家介绍的变压器容量空负载测试仪的特点及使用时注意事项全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
