电流互感器现场校验仪的特点是什么?有哪些作用

来源:网络    作者:小编    时间:2022-08-10 10:02:29    阅读量:
[前言]: 互感器(instrument transformer)是电流互感器和电压互感器的统称,是将电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,并且同时为继电保护和自动装置提供电源和信号,在电力系统中其性能的好坏,直接影响到电力系统测量、计量的准确性和继电器保护装置动作的可靠性。 互感器试的试验项目依据DL/596-1996电力预防性试验标准。可用于各种型号CT、PT的励磁、变比、

  互感器(instrument transformer)是电流互感器和电压互感器的统称,是将电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,并且同时为继电保护和自动装置提供电源和信号,在电力系统中其性能的好坏,直接影响到电力系统测量、计量的准确性和继电器保护装置动作的可靠性。 互感器试的试验项目依据DL/596-1996电力预防性试验标准。可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试

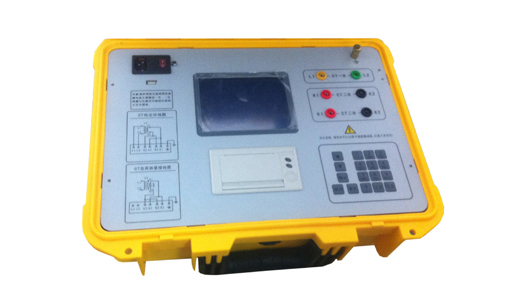

  LYCT-F电流互感器现场校验仪3

    电流互感器现场校验仪的特点

  1.电流互感器误差现场测试仪采用递推法测量电流互感器误差,方便现场开展计量装置现场检定工作。

  2.现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

  3.电流互感器误差现场测试仪内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.02级,相当于0.05S 级电流互感器,准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果测算出互感器的误差。

  4.采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰。

  5.测量范围宽,既可以测量标准变比的电流互感器,又可以测量非标准变比的电流互感器。

  6.可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。

  7.直接化整现场数据,判定合格或不合格。

  8.测量标准变比电流互感器与测量非标准变比电流互感器的1%-120%(S级)的规程点误差(角差、比差)。

  9.测量标准变比电流互感器与测量非标准变比电流互感器的1%-200%(S级)的任意点误差(角差、比差)。

  10.一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差(角差、比差)。

  11.一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差(角差、比差)。

  12.检测已知电流互感器以及非已知电流互感器的极性和变比值,并且能判断出非已知电流互感器的实际电流之比,并且能模糊判断出非已知电流互感器的二次电流为5A还是1A。

  13.具有智能判断外接线状况,提示接线错误、变比、极性错误等。自动对测试数据进行化整,并判断是否超差。

  电流互感器的作用

  为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。

  在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流(我国规定电流互感器的二次额定为5A或1A),另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器,电流互感器将高电流按比例转换成低电流,电流互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等。


以上就是南电设备小编为大家介绍的电流互感器现场校验仪的特点是什么?有哪些作用全部内容,如果大家还对相关的内容感兴趣,请持续关注武汉南电至诚电力设备有限公司,获取更多设备相关资讯。
