互感器是什么？电流互感器现场校验仪有何作用？

　　互感器（instrument transformer）是电流互感器和电压互感器的统称，是将电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，并且同时为继电保护和自动装置提供电源和信号，在电力系统中其性能的好坏，直接影响到电力系统测量、计量的准确性和继电器保护装置动作的可靠性。 互感器试的试验项目依据DL/596－1996电力预防性试验标准。可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试

　CTP-1200互感器综合特性测试仪3

电流互感器现场校验仪的概述

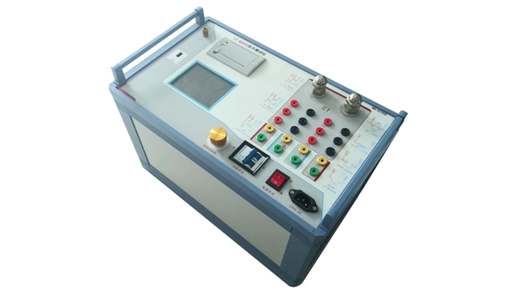

　　ZCCT-F电流互感器现场校验仪是我公司在成功开发ZCCT系列互感器现场校验仪的基础上，详细分析互感器的数学模型而研制。该仪器可按国家标准测量电流互感器的比差和角差，还可测量电流1%~200%间任意百分比的比差和角差；可直接测量电流互感器的变比和极性；可现场测量电流互感器的实际二次负荷等等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。另外，仪器采用本公司最新研制出的320x240大液晶全中文界面平台技术，具有人性化的人机界面，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。

　　电流互感器的作用

　　为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。

　　在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。
