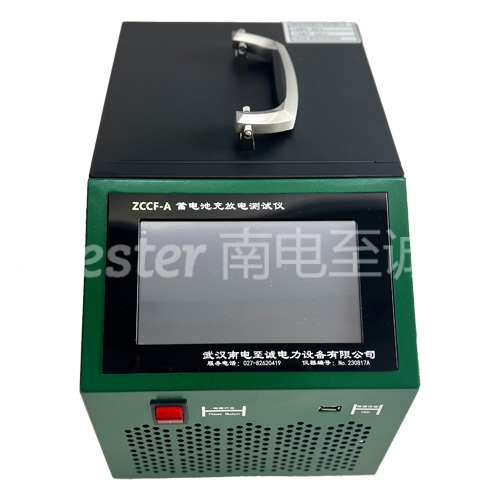

ZCCF-A蓄电池充放电测试仪

ZCCF-A蓄电池充放电测试仪

产品别称

蓄电池充放电检测仪

参考标准

GB/T19638.2-2005,YD/T799-2010

产品优势

我司经多年研制,以其专有技术,开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流,实现设定值的恒流放电。在放电时,当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

400-871-8761

产品介绍

     在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个最基础的保障.而无论是交流还是直流的不间断供电系统,蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态,一旦交流电失电或其它事故状态下,蓄电池则成为负荷的唯一能源供给者。
     我们知道,蓄电池除了正常的使用寿命周期外,由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量,保证系统的正常运行,根据电源系统的维护规程,需要定期或按需适时的对蓄     电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性;或者对整组电池的预期寿命作出评估。
     我司经多年研制,以其专有技术,开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流,实现设定值的恒流放电。在放电时,当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。
     本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。
     本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。
     本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

产品特点

      放电仪不带监测功能特点
      >采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全。
      >具有核对性容量测试、暂停放电、并机负载测试、在线补偿式放电、等功能,可适应各类复杂的现场情况。
      >有USB接口,可将放电过程的数据转存入U盘,并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。
      >采用智能单片机ARM控制、7寸触摸液晶中英文显示。菜单操作简单明了。
      >自动保护功能,设定放电时长到、放电容量到、蓄电池组电压低于设定的最低保护电压、负载连线出现异常等自动停止放电并报警,同时自动记录停机方式。
      >多种放电终止条件,包括电池组终止电压、放电容量、放电时间,确保放电测试的安全。
      >可进行在线补偿式放电,通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试,极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。
      放电仪带监测功能特点
      >采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全。
      >具有三种无线/有线通讯方式,1、无线采集盒与放电主机之间具有无线/RS485通讯功能,可通过放电仪实时监测各单体电压状况。2、PC机端上位机软件与无线监测模块具有无线/RS485通讯功能,可在不需要接入放电仪的情况下通过无线方式直接监测单体电压状况。3、PC机端上位机软件与放电测试仪之间通过RS485通讯线连接后,可进行远端控制放电。

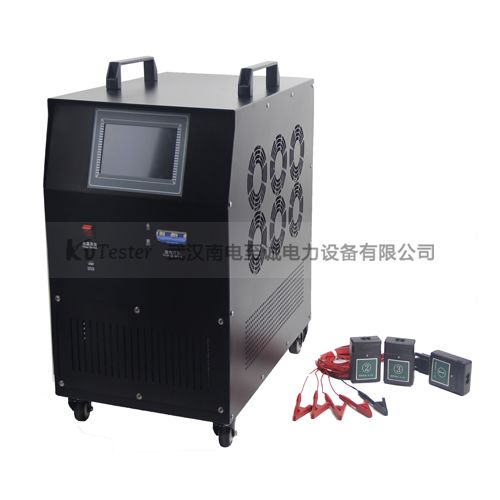

      >无线采集盒可对每节电池进行监测,实现对电池组放电过程的完整监控。
      >设备安装、调试、维护简便,各采集模块前后采用隔离技术,安全性、可靠性程度高
      >配备的PC机上位机软件,可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线,图形、报表等,并可打印、查询。
      >有USB接口,可将放电过程的数据存入U盘,并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便
      >采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
      >自动保护功能,设定放电时长到、放电容量到;蓄电池组电压低于设定的最低保护电压;负载连线出现异常等,自动停止放电并报警,同时自动记录停机方式。
      >可设定测试/放电终止条件,包括单体电池电压、电池组终止电压、放电电流、放电时间。
      >可记录测试/放电过程每节电池放电情况,主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。
      >可进行在线补偿式放电,通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试,极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合。

技术参数

适用蓄电池 A类
输出电压 请参考放电仪铭牌参数
输出电流 请参考放电仪铭牌参数
工作模式 可单机使用,恒流模式下可多机并机使用
保护性能 输入端过压保护,LCD提示;
电池电压极性反接保护,蜂鸣器告警;
过流保护,LCD提示;
65℃过热保护,LCD提示,蜂鸣器告警;
单体电压采集 采用433射频无线模块,通讯距离可达100米以上,兼容2V/4V/6V/12V单体电池电压监测,只要总电压不超过门限,每组电池数量不限,可以同时监测1~16组射频无线监测模块,一个射频无线监测模块可同时监测12只单体电池
控制精度 放电电流≤±1%;组端电压≤±0.1%;单体电压:≤±0.05%
PC机通信 RS485接口
数据保存容量 2Gbit  FLASH
 工作环境
散    热 强制风冷
温    度 工作范围:-5~50℃ 贮藏温度:-40~70℃
湿    度 相对湿度0~90%(40±2℃)
海    拔 额定海拔4000米
噪    音 ﹤60dB
  工作电源
电    压 单相三线制: 220V AC (20%~+30%),频率:45~65Hz;
耐压测试 输入-机壳:2200Vdc 1min
输入-输出:2200Vdc 1min
输出-机壳:700Vdc 1min
安 全 性 满足EN610950
接    线

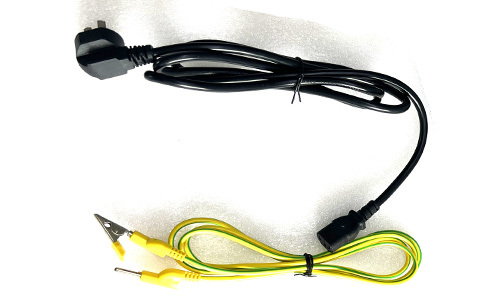

交流输入 国标公插座,适用1~1.5mm2电缆

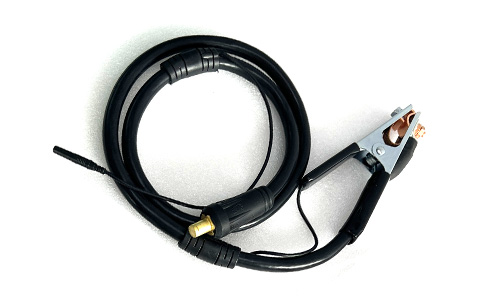

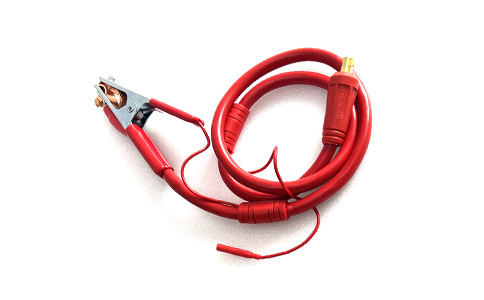

直流输出 仪表25mm2电缆快接插头(红正黑负)



产品图集
