CTP-806系列互感器综合测试仪

CTP-806系列互感器综合测试仪

产品别称

PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性测试仪、CTPT特性综合测试仪

参考标准

GB1207、GB1208等

产品优势

● 支持检测CT ● 满足 GB1207、GB1208等规程要求 ● 无需外接其它辅助设备,单机即可完成所有检测项目

产品价格:来电咨询
生产厂家:南电至诚电力设备

全国24小时销售热线:

400-871-8761

产品介绍

      CTP-806系列CTP-806A/CTP-806B/CTP-806C/CTP-806D/CTP-806E/CTP-806F互感器综合测试仪博采众长,摒弃华宠,突出实用,功能全面。具有工作可靠性高、操作简便、测量精确、小巧轻便等特点。可轻松便捷地对电流、电压互感器做伏安特性、变比、极性测试等。

CTP-806A/806B伏安特性综合测试仪
主要测试功能

CT(保护类、计量类)
 伏安特性(励磁特性)曲线
自动给出拐点值
 自动给出5%和10%的误差曲线
变比测量
极性判断
一次通流测试
 比差测量(CTP-806A无此功能)
角差测量(CTP-806A无此功能)
交流耐压测试
铁心退磁


CTP-806C/806D伏安特性综合测试仪
主要测试功能

CT(保护类、计量类)PT
伏安特性(励磁特性)曲线伏安特性(励磁特性)曲线
自动给出拐点值自动给出拐点值
自动给出5%和10%的误差曲线变比测量
变比测量极性判断
极性判断比差测量(CTP-806C无此功能)
一次通流测试角差测量(CTP-80C无此功能)
比差测量(CTP-806C无此功能)交流耐压测试
角差测量(CTP-805C无此功能)铁心退磁
交流耐压测试
铁心退磁


CTP-806E/806F伏安特性综合测试仪
主要测试功能



CT(保护类、计量类)PT
伏安特性(励磁特性)曲线伏安特性(励磁特性)曲线
自动给出拐点值自动给出拐点值
自动给出5%和10%的误差曲线变比测量
变比测量极性判断
极性判断比差测量
一次通流测试角差测量
比差测量交流耐压测试
角差测量二次负荷测试
交流耐压测试二次绕组测试
二次负荷测试铁心退磁
二次绕组测试
铁心退磁


产品特点

CTP-806A/806B伏安特性综合测试仪
主要特点

      >支持检测CT
      >满足 GB1207、GB1208等规程要求.
      >无需外接其它辅助设备,单机即可完成所有检测项目.
      >自带微型快速打印机、可直接现场打印测试结果.
      >采用智能控制器,操作简单.
      >大屏幕液晶,图形化显示接口.
      >按规程自动给出CT/PT(励磁)拐点值.
      >自动给出5%和10%误差曲线.
      >可保存3000组测试资料,掉电后不丢失.
      >支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
      >小巧轻便≤20Kg,非常利于现场测试。

CTP-806C/806D伏安特性综合测试仪
主要特点

      >支持检测CT和PT
      >满足 GB1207、GB1208等规程要求.
      >无需外接其它辅助设备,单机即可完成所有检测项目.
      >自带微型快速打印机、可直接现场打印测试结果.
      >采用智能控制器,操作简单.
      >大屏幕液晶,图形化显示接口.
      >按规程自动给出CT/PT(励磁)拐点值.
      >自动给出5%和10%误差曲线.
      >可保存3000组测试资料,掉电后不丢失.
      >支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
      >小巧轻便≤20Kg,非常利于现场测试.

CTP-806E/806F伏安特性综合测试仪
主要特点

      >支持检测CT和PT、单机输出电压0-2500V,电流0-600A.
      >满足 GB1207、GB1208等规程要求.
      >无需外接其它辅助设备,单机即可完成所有检测项目.
      >自带微型快速打印机、可直接现场打印测试结果.
      >采用智能控制器,操作简单.
      >大屏幕液晶,图形化显示接口.
      >按规程自动给出CT/PT(励磁)拐点值.
      >自动给出5%和10%误差曲线.
      >可保存3000组测试资料,掉电后不丢失.
      >支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
      >小巧轻便≤20Kg,非常利于现场测试。




技术参数

CTP-806A/B/C/D主要技术参数:

工作电源AC220V±10% 、50Hz
设备输出0~1000V(20A峰值)
大电流输出0~600A
励磁测量精度≤0.5%(0.2%*读数+0.3%*量程)
角差精度±4min,分辨率:0.1min
比差精度≤0.05%
CT变比范围5000A/1A(25000A/5A),精度:≤0.5%
工作环境温度-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
CTP-806A/806B尺寸:410mm × 260mm × 340mm 重量:≤20Kg
CTP-806C/806D尺寸:400mm × 250mm × 250mm 重量:≤22Kg


CTP-806E/F主要技术参数:

工作电源AC220V±10% 、50Hz
设备输出CTP-806F:0~2500V(0-20A); CTP-806E:0~1000V(0-20A)
大电流输出0~600A
励磁测量精度≤0.5%(0.2%*读数+0.3%*量程)
二次绕组范围0.1~300Ω,精度:0.5%±1mΩ
二次负荷范围5~300VA,精度:0.5%
角差精度±4min,分辨率:0.1min
比差精度≤0.05%
CT变比范围5000A/1A(25000A/5A),精度:≤0.5%
PT变比范围1~10000,精度:≤0.5%
工作环境温度-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量尺寸:380mm × 240mm × 260mm , 重量:≤22Kg


产品图集

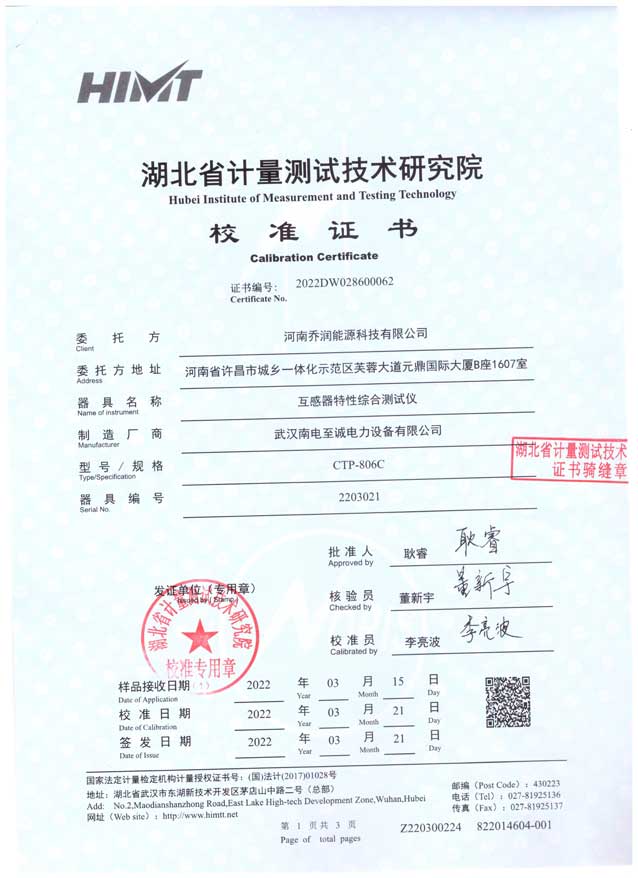

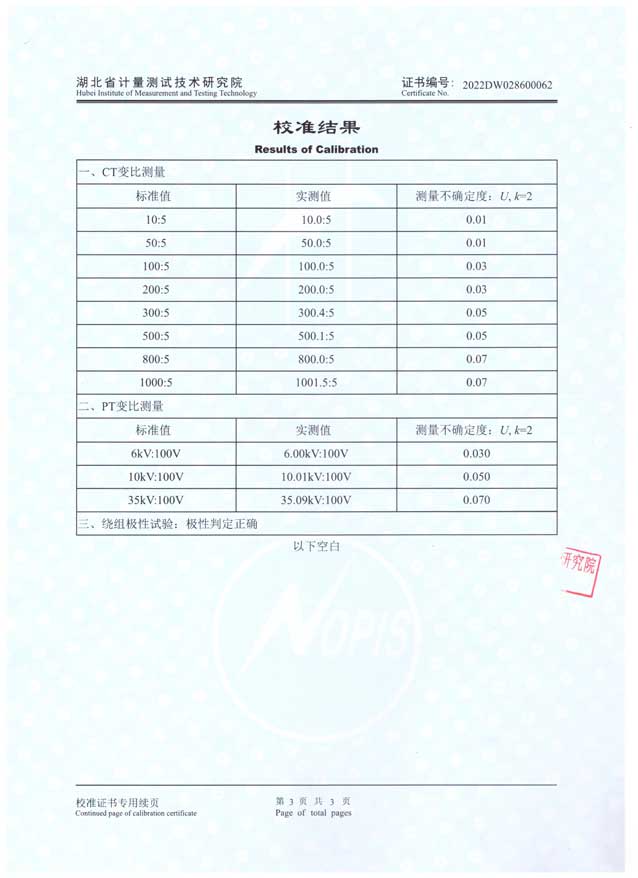

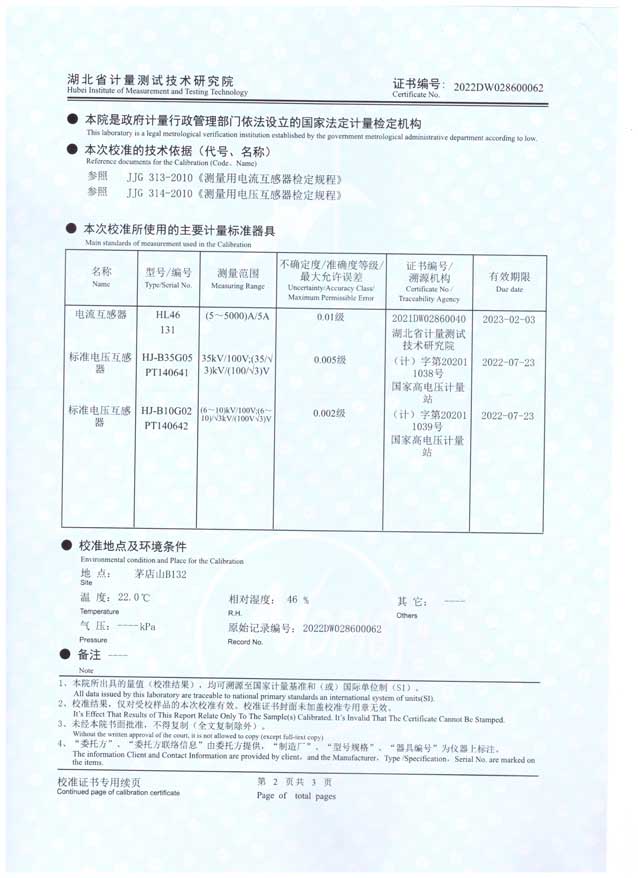

检定证书





视频展示
